NIKON DTM 520



DANE TECHNICZNE



POMIAR KĄTA

Dokładność pomiaru kąta: 3″ (10cc)
Kompensator: dwuosiowy
Dokładność odczytu kierunku: 1″/5″

POMIAR ODLEGŁOŚCI

Dokładność pomiaru odległości: 2mm+2ppmxD
Czas pomiaru odległośći
dokładność pomiaru (2 + 2 ppm) – dokładność odczytu 0,1 mm (tryb MSR):1,2 sek.
dokładność pomiaru (4 + 2 ppm) – dokładność odczytu 1 mm (tryb TRK):0,5 sek.
Zasięgi przy dobrych warunkach atmosferycznych /m/
1-lustro:2000
3-lustra:2800

POZOSTAŁE PARAMETRY


Wyświetlacz:wysokokontrastowy 16 znaków w 4-ch liniach po obu stronach instrumentu
Klawiatura:21 klawiszy alfanumerycznych po obu stronach instrumentu (wprowadzanie wartości numerycznych, alfanumerycznych oraz bezpośrednio dostępne funkcje pomiarowe)
Zegar wewnętrzny:rejestracja pomiarów obejmuje również datę i czas wykonania pomiaru
Pamięć nawiązania:instrument po wyłączeniu pamięta odczyt kąta poziomego oraz ostatnio wykonywaną funkcję
Transmisja danych:format pliku tekstowego port typu RS-232, szybkość transmisji max 9600 bps
Diody do tyczenia:wyposażenie standardowe we wszystkich modelach
maksymalny zasięg diód 250m
Funkcje diód:
  • realizacja celowej przy tyczeniu ( prawo-lewo)
  • sygnalizacja odległości od tyczonego punktu ( przód-tył)
  • sygnalizacja rejestracji punktu
  • odnajdywanie lustra w ciemności
Luneta:powiększenie 33x, średnica obiektywu 50 mm

REJESTRACJA WEWNĘTRZNA


  • Pamięć wewnętrzna o pojemności 8000 pkt.
  • Możliwość założenia 8-miu niezależnych zbiorów
  • Możliwość wgrania zbioru punktów osnowy dostępnych dla pozostałych zbiorów.
  • Możliwość korzystania z listy kodów wgranych z PC
  • Edycja , przeglądanie i przeszukiwanie danych
  • Sygnalizacja zapisu punktu przez diody do tyczenia
  • Możliwość rejestracji jednocześnie obserwacji i współrzędnych
  • Alfanumeryczne kodowanie punktów
  • Rejestracja daty i godziny pomiaru
  • Sprawdzanie powtarzalności numeracji punktów z zachowaniem możliwości rejestracji punktów o tym samym numerze

ZASILANIE

Bateria wewnętrzna typu Ni-MH (BC-80) pojemność 2.5 Ah:
Czas pracy
Pomiar ciągły kąta i odległości ( co 1.2 s ):ok 10.5 godz.
Pomiar ciągły kąta i odległości ( co 30 s ):ok 24.0 godz.
Pomiar kąta:ok 30.0 godz.
Czas automatycznego ładowania baterii:2.0 godz.
Zasilacz Q-75E z funkcją rozładowania

WODOSZCZELNOŚĆ

Instrument może pracować we wszystkich warunkach atmosferycznych
Temperaturowy zakres pracy:-20 + 50 °C
Wodoszczelność wg.normy IEC529:IPX 4 (strumienie wody skierowane z dowolnego kierunku nie mają wpływu na pracę urządzenia)
WAGA z baterią: 5.5 kg

OPROGRAMOWANIE

POMIAR WSPÓŁRZĘDNYCH PRZY RÓŻNYCH SPOSOBACH NAWIĄZANIA
  • Przy znanym stanowisku – nawiązanie kątowe azymutem lub współrzędnymi punktu nawiązania
  • Wcięcie kątowo-liniowe wstecz na 2 punkty ( pełny pomiar kąta i odległości) kontrola wcięcia przez obliczenie odchyłek ΔHD ΔHV
  • Wcięcie kątowe wstecz na 3 punkty (pomiar kątowy) z możliwością dowiązania wysokościowego do reperu
  • Nawiązanie kierunkowe bez konieczności podawania współrzędnych punktów nawiązania
  • Nawiązanie wysokościowe na dowolny reper
  • Kontrola nawiązania
  • Rejestracja wszystkich parametrów nawiązania
  • Rejestracja parametrów pomiaru (poprawki, jednostki, dokładności) przypisanych do zbioru
POMIAR Z ODLEGŁOŚCIOWYM MIMOŚRODEM CELU
  • Pomiar mimośrodowy typu odległościowego pozwala na pomiar całkiem niewidocznego punktu przez podanie zmierzonego taśmą domiaru prostokątnego. Istnieje możliwość pomiaru z mimośrodem – przód-tył, góra-dół, prawo-lewo
POMIAR Z KĄTOWYM MIMOŚRODEM CELU
  • Pomiar mimośrodowy typu kątowego – instrument posiada możliwość pomiaru i rejestracji niedostępnego punktu, zarówno w trybie zapisu obserwacji jak i współrzędnych
CIĄGŁE WYŚWIETLANIE STANU NAŁADOWANIA BATERII I POZIOMU SYGNAŁU POWROTNEGO
ELEKTRONICZNE LIBELE
  • Poziomowanie instrumentu za pomocą libel elektronicznych
  • Kontrola zakresu pracy kompensatorów
  • Sygnalizacja graficzna oraz elektroniczna
MOŻLIWOŚĆ JEDNOCZESNEJ PRACY Z DWOMA LUSTRAMI O RÓŻNYCH STAŁYCH DODAWANIA
POMIAR KĄTA POZIOMEGO
  • Zerowanie koła poziomego na dowolnym kierunku
  • Ustawianie zadanej wielkości kąta z klawiatury
  • Pomiar kąta repetycyjnego w serii
  • Pomiar osnowy – repetycyjny pomiar kąta + pomiar odległości (rejestracja wartości średnich)
POMIAR CZOŁÓWEK
  • Dwa sposoby pomiaru czołówek: Ciągły i Radialny
POMIAR NIEDOSTĘPNEJ WYSOKOŚCI
TYCZENIA
  • Tyczenie ze współrzędnych
  • Tyczenie biegunowe z kąta i odległości
  • Rzutowanie na prostą
  • Siedem sposobów wyświetlania danych do tyczenia
  • Wybór punktów do tyczenia wg. numeru, kodu lub zadanego promienia.
FUNKCJE OŚWIETLENIOWE
  • Trzy poziomy oświetlenia krzyża nitek
  • Oświetlenie wyświetlacza
FUNKCJE OBLICZENIOWE
  • Obliczenie odległości i azymutu ze współrzędnych
  • Obliczenie współrzędnych z obserwacji
  • Obliczenie powierzchni i obwodu
EDYCJA, PRZEGLĄDANIE I PRZESZUKIWANIE DANYCH
KOMUNIKACJA Z KOMPUTEREM
  • Wymiana danych pomiędzy instrumentem i komputerem odbywa się w formacie pliku tekstowego ASCII

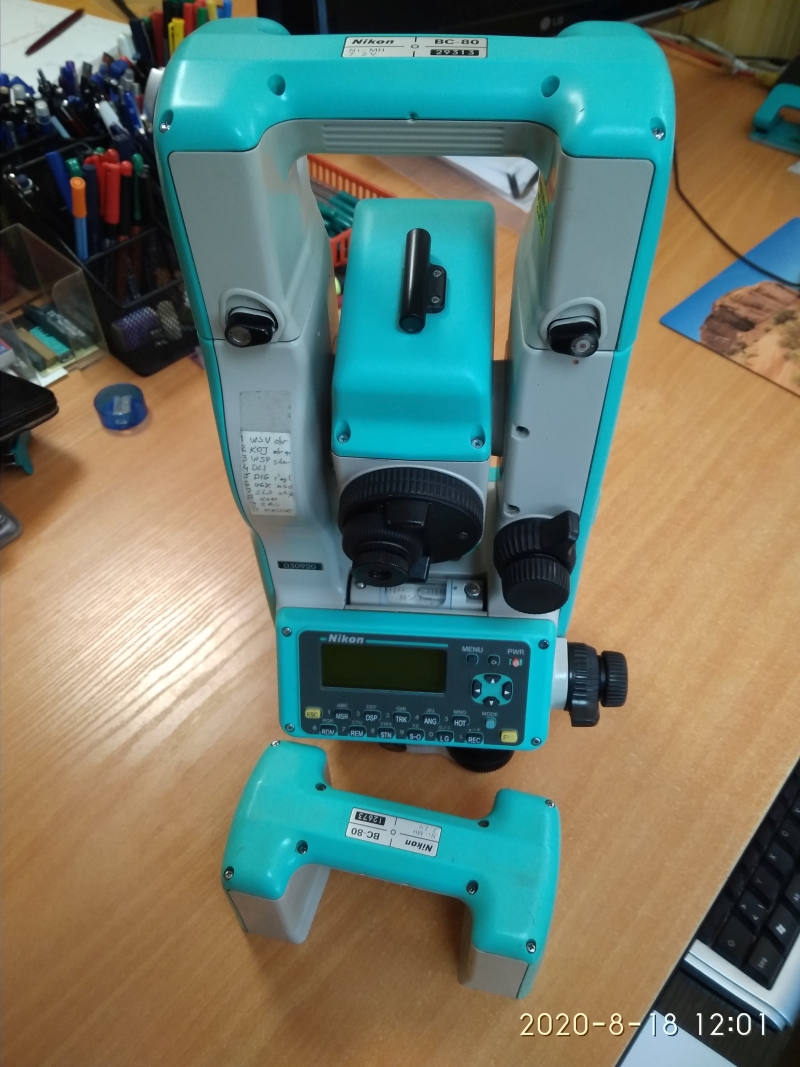

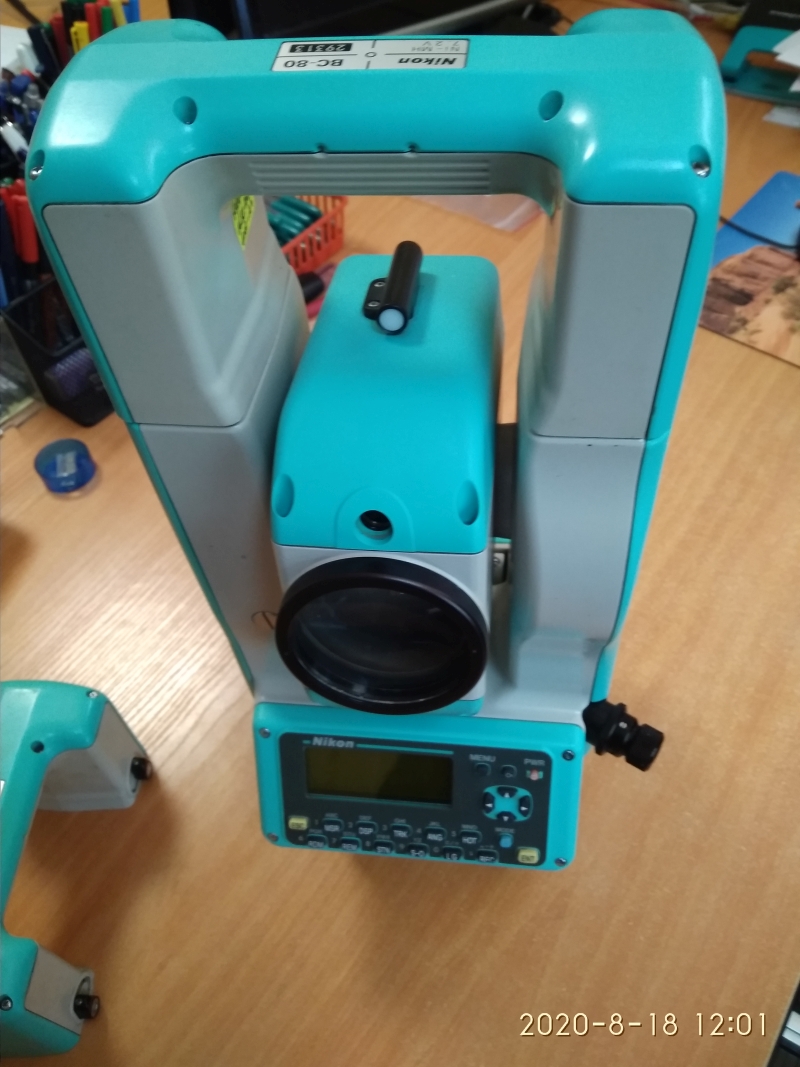

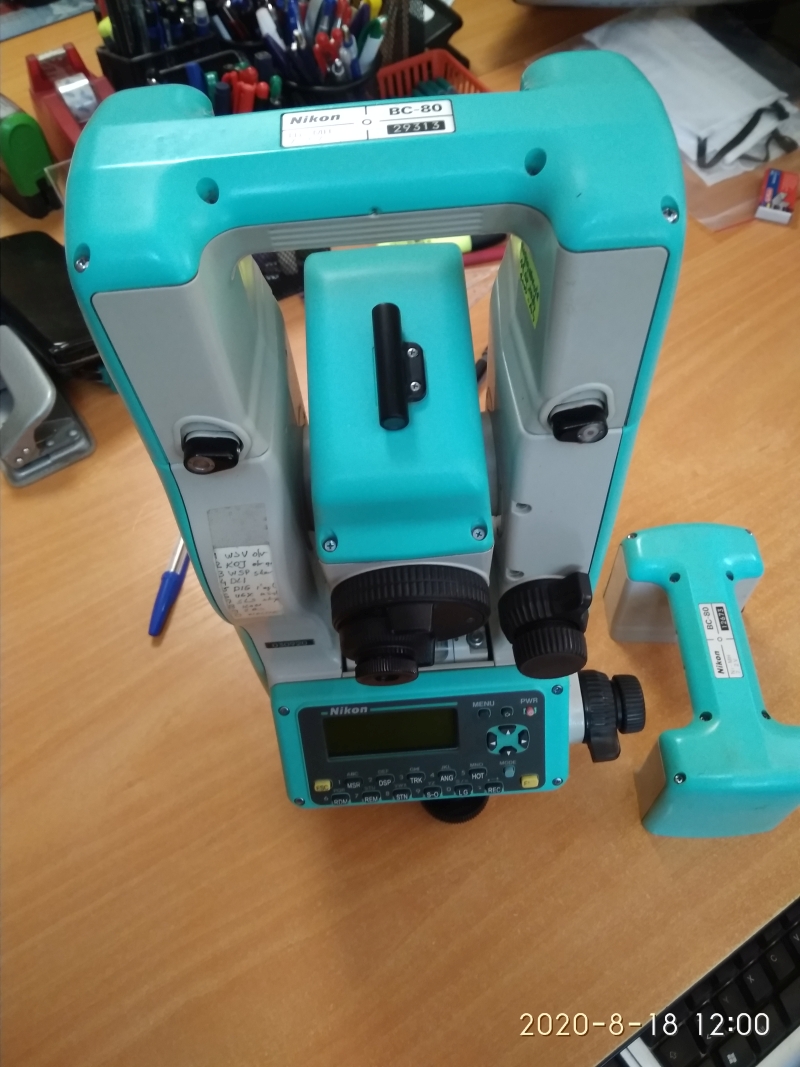

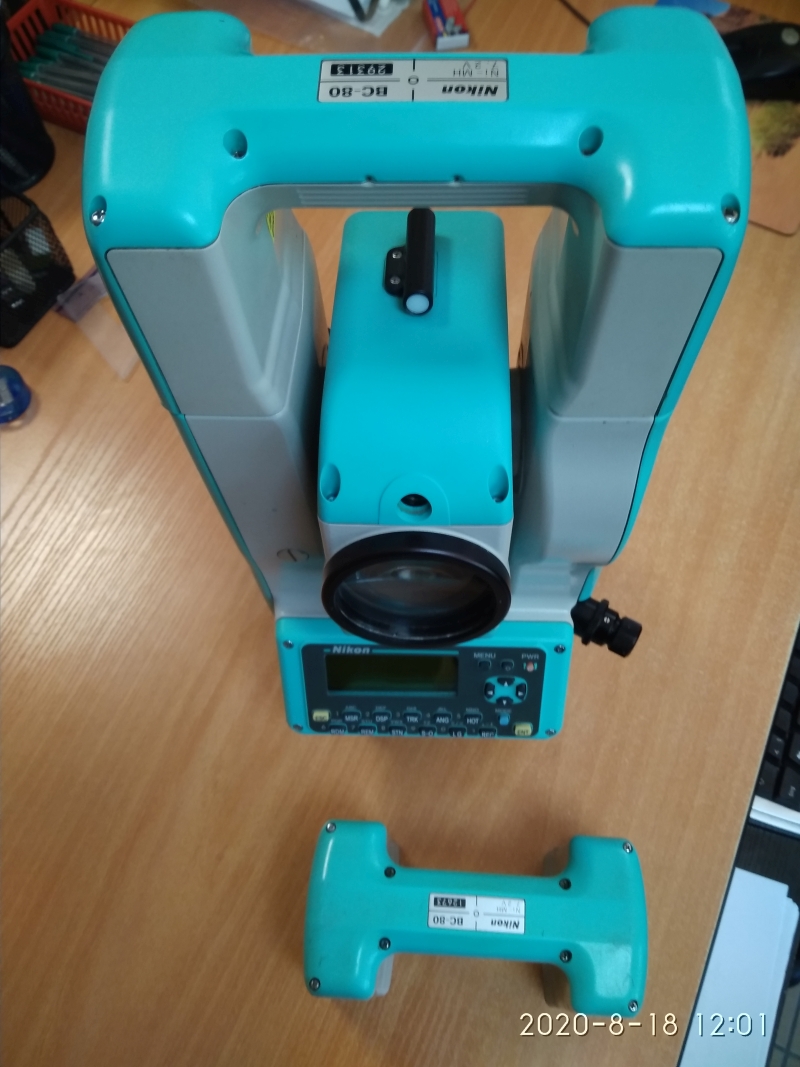

Stan Instrumentu Bardzo Dobry

Tachimetr świeżo po dużym przeglądzie wraz ze smarowaniem + certyfikat dokładności

W zestawie dwie baterie BC 80 .Jedna po regeneracji u Nas ( wsadzono przemysłowe ogniwa )

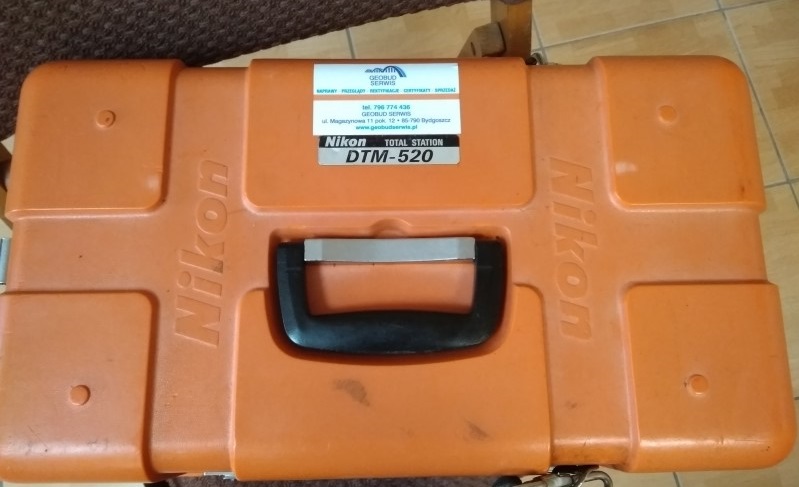

walizka transportowa + przewód do transmisji danych



Cena za tachimetr 5800,00 zł netto

Instrument godny polecenia mało używany  i gotowy do pracy.
